Macro photography extension tube

Je réalise souvent des photos de près et me retrouve souvent limité par la distance de mise au point minimum pour faire des photos en “macro” ou alors obligé de prendre le téléobjectif et de viser depuis plus de 50cm. Bref, rien de bien confortable et l’achat d’un objectif spécial macro ne m’enchante guère. Après un peu de recherches je suis tombé sur l’objet dont cette page fera la description, 13€ et problème résolu ? Voyons voir.

“3 piece Macro Extension Tube Set for Canon EOS DSLR Lens Extreme Close-Up”
Cet objet est en fait un ensemble de 3 bagues indépendantes que l’on peut associer et dissocier à volonté afin de réduire la distance minimum de mise au point. On trouve des bagues moins couteuses mais qui ne disposent pas de contacts électriques rendant ainsi l’objectif complètement manuel. Ce modèle coûte environ 13€ frais de port compris depuis Hong Kong et bénéficie de la présence de contacts électriques.

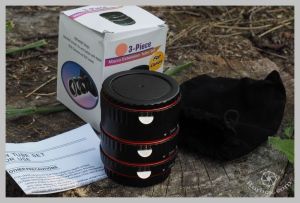

Contenu de la boîte :
– 3 bagues de 13 ; 21 et 31mm
– 2 bouchons
– 1 sac tissu
– 1 manuel

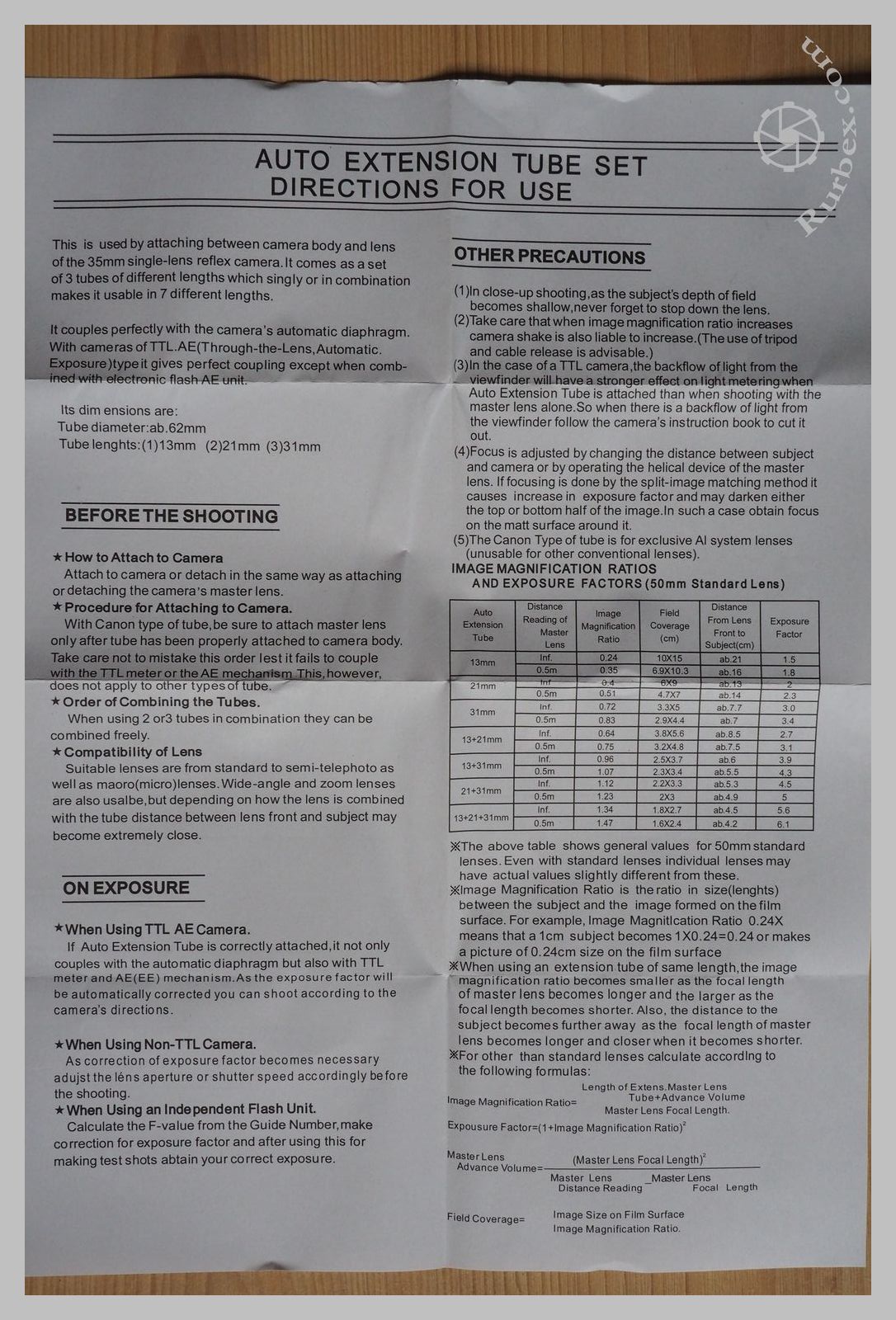

Bonus : la notice en HD, cliquez sur la photo.

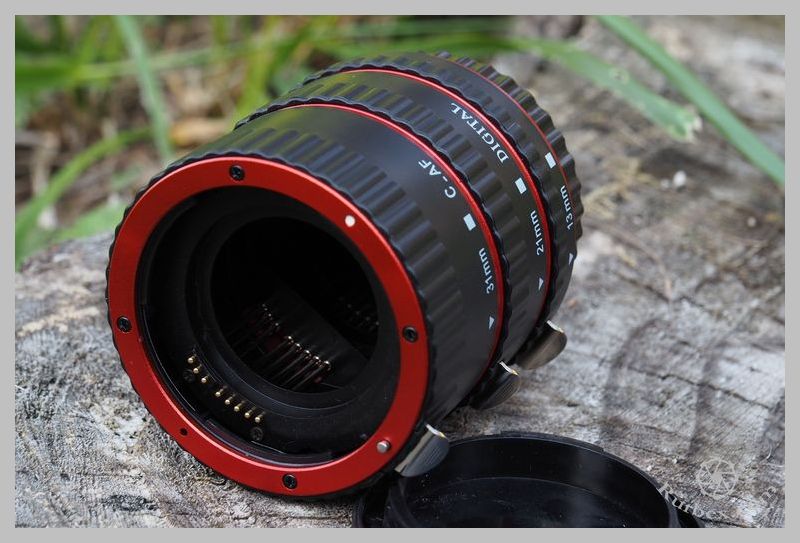

Construction :

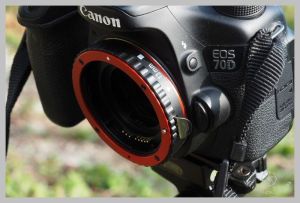

Le corps des bagues est en plastique coincé entre deux disques de métal anodisé (rouge ici mais trouvable de mémoire en bleu, or et argenté). Si le plastique fait assez bas de gamme, ce qui doit être de l’aluminium rassure et les vis ne dépassent pas limitant le risque d’abîmer la monture de votre appareil photo Canon. On trouvera des versions pour appareils Nikon (un peu plus chères à cette date et probablement pour d’autres marques également). Côté dimensions, le diamètre extérieur est le même pour toutes les bagues, 68mm. Les épaisseurs sont de 13, 21 et 31mm. Les bagues s’assemblent dans l’ordre que l’on veut en en mettant 1 à 3, laissant ainsi 15 possibilités d’assemblage dont 7 donnant des résultats différents. Les bagues se verrouillent entre elles au moyen d’un loquet du même type de système que les montures de reflex, un bouton poussoir en acier inoxydable sur chaque bague permet de déverrouiller et démonter l’ensemble. Des symboles permettent de se repérer pour faciliter l’emboitement sur le reflex et entre elles, leur position est assez approximative mais globalement correcte. Aucun problème de montage sur mon Canon EOS 70D, ça ne gratte pas. Il n’y a aucune lentille dans ces bagues, seulement du vide, les propriétés optiques de votre objectif seront donc inchangées.

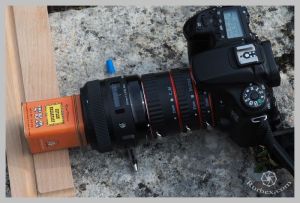

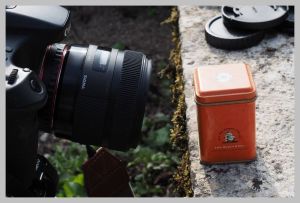

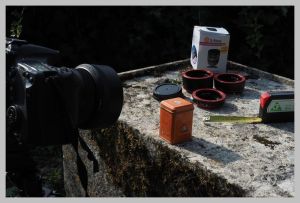

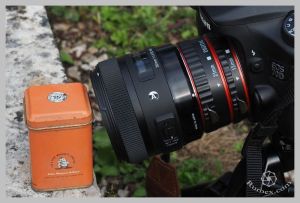

C’est pas le tout mais il faut essayer ça. Pour découvrir son fonctionnement et mémoriser un peu les effets des différentes bagues, j’ai monté le 70D sur trépied devant une pierre sur laquelle j’ai posé une toute petite boîte de thé de 43x43x63mm. J’ai prévu également un mètre pour mesurer les distances minimale et maximale de mise au point. Tout ceci avec mon objectif SIGMA 30mm F1.4 DC HSM ART dont j’avais un peu parlé ici à mes tout débuts dans le domaine de la photo avec reflex : https://rurbex.com/2014/11/17/1er-objectif-sigma-30mm-f1-4-dc-hsm-art/
Cet objectif est et restera probablement encore longtemps mon préféré, je le considère comme pratiquement parfait pour la photo et sa très grande ouverture permet des miracles.



1 – Sans bague + 30mm Sigma

Distance minimale d’environ 18.8cm entre la lentille et l’endroit où se fait la mise au point.
Distance maximale de mise au point proche de l’infini.
Un petit coucou à cet insecte qui a décidé de venir se balader là où toute mon attention était fixée.

2 – Bague de 13mm + 30mm Sigma

Distance minimale d’environ 4.5cm entre la lentille et l’endroit où se fait la mise au point.
Distance maximale de mise au point d’environ 6.5cm.
Le premier constat c’est qu’on se rapproche tout de suite beaucoup de l’objet. Le second est qu’on bride l’objectif à une très faible profondeur de mise au point, seulement 1cm avec la petite bague.

3 – Bague de 13mm + bague 21mm + 30mm Sigma

Distance minimale d’environ 1.5cm entre la lentille et l’endroit où se fait la mise au point.
Distance maximale de mise au point d’environ 1.8cm.



Avec l’ouverture à f/1.4, la quasi totalité de la photo est floue bien que tout soit dans le même plan, imposant une fermeture du diaphragme à f/7.1 pour avoir plus de netteté.





4 – Bague de 13mm + bague 21mm + bague 31mm + 30mm Sigma

Distance minimale d’environ 0.1cm entre la lentille et l’endroit où se fait la mise au point.
Distance maximale de mise au point d’environ 0.2cm.
À ces distances de mise au point, on se retrouve très limité puisque l’objet n’est pratiquement plus éclairé et il faut avoir une source lumineuse à 90° qui rase l’objet et la lentille. Beaucoup plus difficile d’utilisation en somme. Peut être bien différent avec d’autres objectifs, à essayer ! Ici en tout cas j’ai été pris en défaut puisqu’en collant la boîte contre les bords de l’objectif je n’étais pas encore assez proche pour faire la mise au point. Ce qui impose un second test sur une face plus petite de la boîte permettant ainsi de la “rentrer” dans l’objectif et de pratiquement la coller à la lentille.



2ème test :

Sur une plus petite face de la boîte permettant de plus s’en approcher.



1 – Bague de 13mm + 30mm Sigma



2 – Bague de 13mm + bague 21mm + 30mm Sigma

Mise au point mal faite…

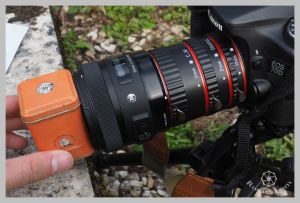

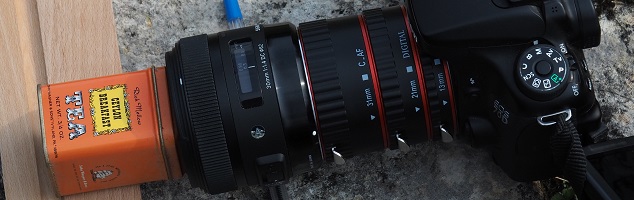

3 – Bague de 13mm + bague 21mm + bague 31mm + 30mm Sigma


Concrètement à ce stade on peut parler de promiscuité entre la lentille et l’objet…





Mon avis :
Cet objet, assez peu onéreux, permettra une fois combiné à un objectif déjà en votre possession de vous rapprocher de votre sujet, tout en évitant l’immanquable flou inhérent à la distance minimale de mise au point de tous les objectifs. Je ne connais rien du tout en macrophotographie mais il me semble que cet accessoire évitera l’achat d’un objectif spécifique dans certaines situations. Seulement certaines situations. En effet, il sera difficile par exemple de prendre en photo des insectes puisqu’il faudra appliquer la lentille de votre objectif à seulement quelques centimètres voire millimètres. Rien d’impossible mais il est probable que dans cette situation un téléobjectif sera plus adapté. Les contacts électriques sont gérés et le lien avec le boitier effectué correctement permettant le contrôle du diaphragme et l’autofocus qui fonctionne toujours. Concernant la mise au point, le champ de celle-ci est très réduit comparé à l’objectif sans les bagues et on perd l’infini. Plus l’objectif sera éloigné du capteur avec l’utilisation des bagues, plus la distance de mise au point sera proche et son amplitude faible. Ainsi avec les 3 bagues montées sur le 30mm SIGMA, on ne pourra obtenir la netteté que sur une zone allant de 1mm à 2mm de la lentille. Pratique pour un timbre par exemple, beaucoup moins pour un objet en volume. Problème qui peut être surmonté en prenant un objectif d’une plus grande focale et réduisant la profondeur de bague employée. La qualité de fabrication est bonne, ne risquant pas d’endommager la baïonnette de votre boitier. Il n’y a par ailleurs aucune lentille intégrée ce qui a le très bon goût de ne pas altérer les qualités optiques de votre objectif. Ce kit de bagues se trouve un peu partout, le prix le plus faible observé étant sur ebay de 13€ frais de port compris depuis la Chine. À condition de chercher un peu, on en trouve pour de très nombreuses montures mais pas toujours au même prix malheureusement, CANON, NIKON, OLYMPUS…

Pour conclure : à ce prix et même si vous possédez déjà un objectif macro il est très intéressant de se procurer cet objet qui transformera n’importe quel objectif, l’adaptant à la macrophotographie.

En bonus quelques photos réalisées avec l’anneau de 13mm et toujours le 30mm SIGMA, sans trépied et assez rapidement. En les visionnant sur l’ordinateur la première fois, j’étais “sur le cul”. Un monde jusqu’alors invisible qui devient accessible…



À bientôt !
Rurbex.
